標準鉑電阻溫度計結構及原理
標準鉑電阻溫度計是根據金屬鉑的電阻隨溫度變化的規律來測量溫度的。溫度計的感溫元件是由高純鉑絲以無應力結構繞制而成的四端電阻器，當溫度變化時感溫鉑絲能自由膨脹和收縮，通過測量溫度計感溫元件的電阻，利用溫標的內插公式，計算獲得相應的溫度值。
1
標準鉑電阻溫度計的溫度系數

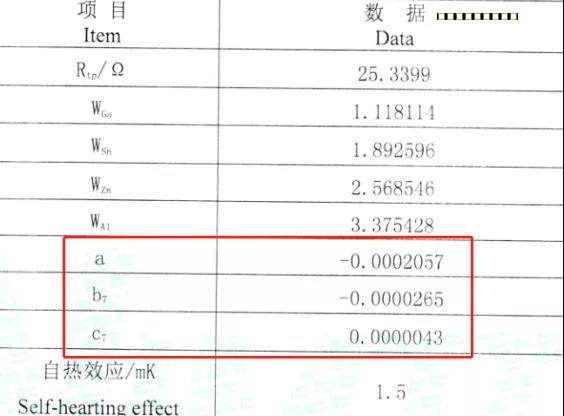

使用前，標準鉑電阻溫度計應經過計量檢定部門在一定的溫度范圍內檢定。檢定后，檢定部門將提供相應溫度范圍的溫度計參數，如：a , b 和Rtp，且這些參數會被注明在檢定證書上。 |
  通過上述兩份檢定證書可以發現，溫度系數代號是有所不同的，是什么導致的呢？ 溫區。 |
2
標準鉑電阻常見固定溫度點

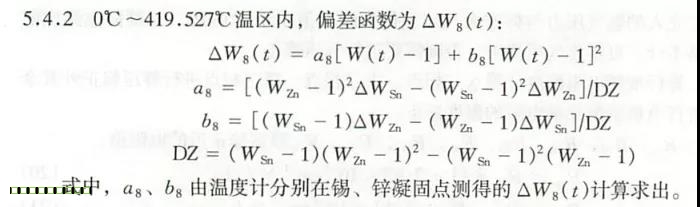

不同溫區對應的溫度系數（注:規程中的溫度范圍從0℃開始）。  溫區溫度系數的確定點對應溫度系數-189.3442℃～0.01℃汞三相點和氬三相點a4,b40.01℃～660.323℃錫凝固點、鋅凝固點和鋁凝固點a7,b7,c70.01℃～419.527℃錫凝固點和鋅凝固點a8,b80.01℃～231.928℃銦凝固點和錫凝固點a9,b90.01℃～156.5985℃銦凝固點a100.01℃～29.7646℃鎵熔點a11－38.8344℃～29.7646℃汞三相點和鎵熔點a5,b5

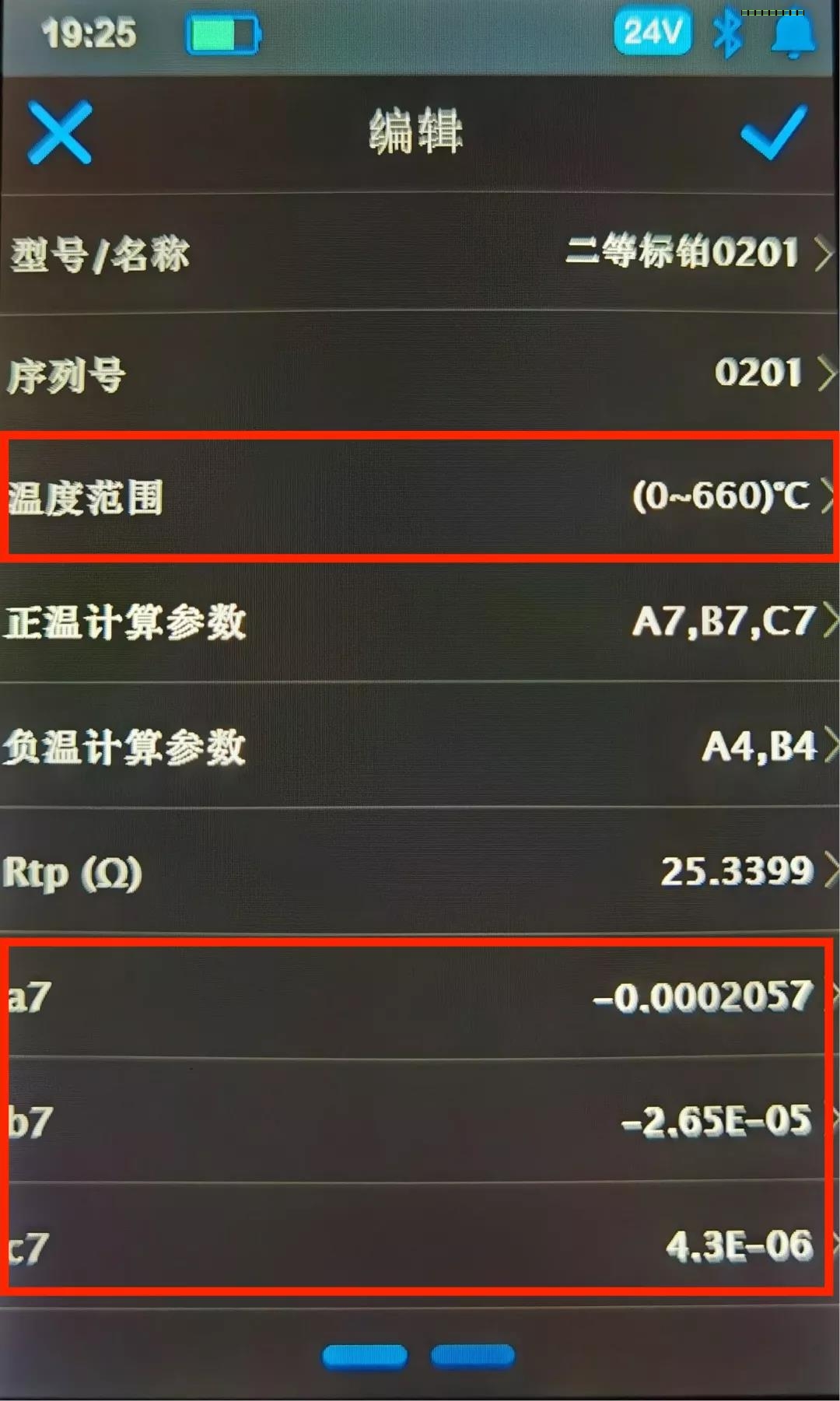

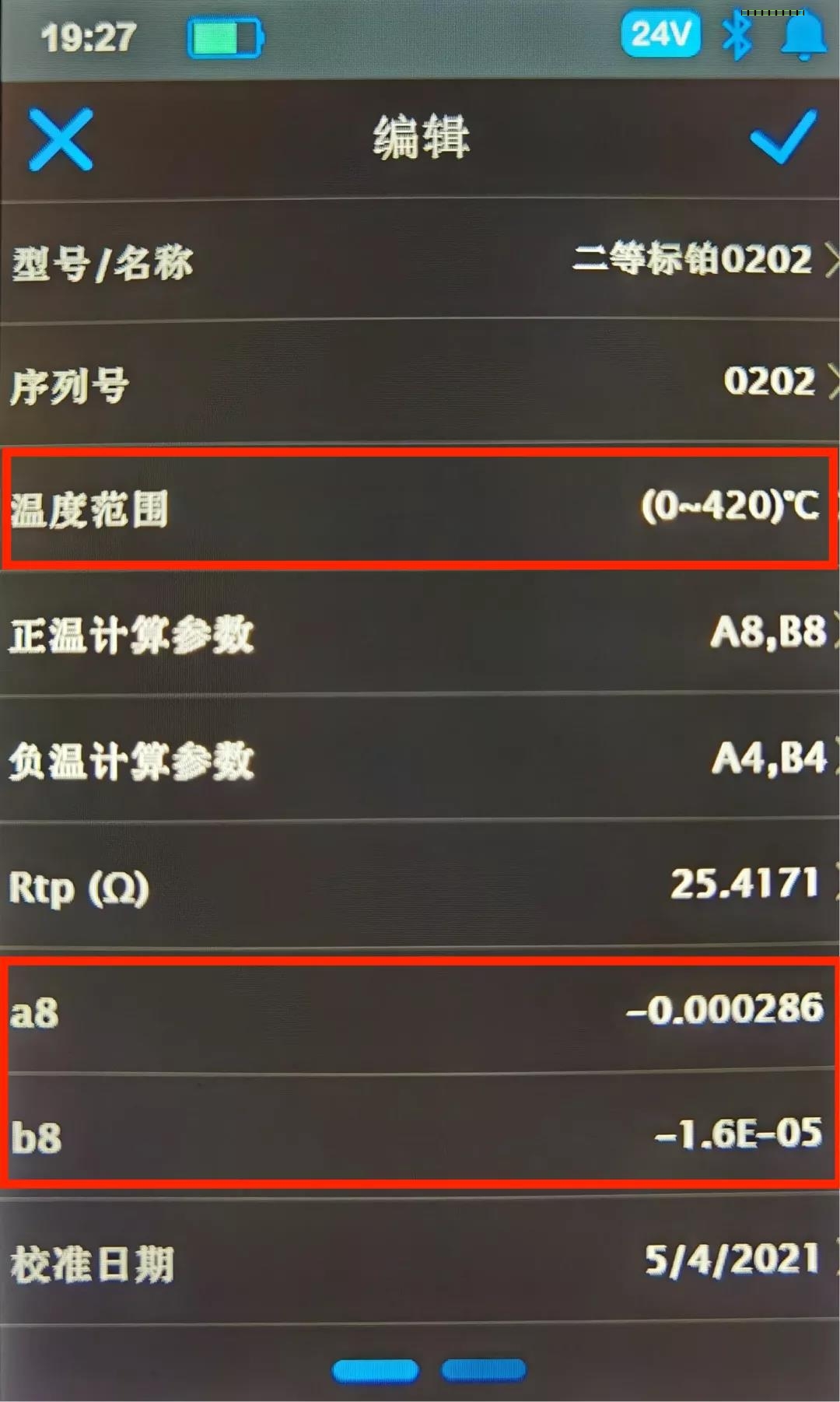

現在我們知道，溫度系數是在不同的溫區下，根據不同的固定溫度點計算得出，一般在證書上會給出。在傳感器錄入系統的過程中，明確溫度范圍和溫度參數的對應關系。 通過觀察我們還可以發現，水三相點(0.01℃)下所對應的參數Rtp，對于標準鉑電阻溫度計來說，是一個極其重要的一個參數，《JJG229-2010 工業鉑、銅熱電阻檢定規程》中也有提到，在檢定AA級熱電阻時，Rtp的電阻值必須在三相點瓶中用電測儀器重新測量，有利于改善測量不確定度（檢定A級熱電阻時如果使用0.02級的測量儀器，必須重測Rtp)。 可見，對于標準鉑電阻溫度計來說，Rtp 的測量是非常重要的，那么如何水三相點瓶的凍制和保存也顯得尤為關鍵。 |
